ZSOM: Um Mapa Auto-Organizável pronto para produção em NumPy puro

Mapas Auto-Organizáveis (SOMs) são uma das ferramentas mais subestimadas do aprendizado não supervisionado. Enquanto o mundo corre atrás de transformers e modelos de difusão, SOMs fazem silenciosamente algo que nenhum outro algoritmo faz com a mesma elegância: aprendem um mapa que preserva a topologia do espaço de alta dimensão para uma grade 2D — sem backpropagation, sem rótulos e sem uma função de perda que você precisa ajustar.

ZSOM é minha implementação completa do SOM de Kohonen do zero. NumPy puro no núcleo, Numba JIT opcional no caminho crítico e uma camada de visualização que produz figuras 4-painéis em nível de publicação e animações de treinamento. Este artigo percorre tudo — o algoritmo passo a passo, a matemática por trás de cada decisão de design, os datasets de malhas 3D e as partes que considero genuinamente novas.

O que um SOM realmente faz

Um SOM pega n pontos em um espaço d-dimensional e os mapeia para uma grade 2D de w × h vetores protótipo chamados pesos. Pense nisso como esticar uma rede de malha sobre a variedade dos dados: a rede aprende a cobrir os dados, regiões de alta densidade atraem mais nós, e nós que são vizinhos na grade acabam representando entradas semelhantes.

Essa última propriedade — preservação de topologia — é o que separa SOMs de qualquer outro algoritmo de clusterização. O k-means produz k centróides desconectados sem relação espacial entre si. Um SOM produz um mapa onde proximidade na grade reflete proximidade no espaço dos dados.

Rendering diagram…

Cada ponto de entrada em ℝᵈ é mapeado para o protótipo mais próximo na grade plana e, como os nós vizinhos são puxados juntos durante o treinamento, o layout 2D acaba espelhando a estrutura dos dados. Primeiro vamos percorrer o algoritmo passo a passo, depois mergulhar na matemática por trás de cada escolha de design.

O algoritmo, passo a passo

Todo o treinamento é um laço enxuto: escolha um vencedor, puxe sua vizinhança em direção à amostra e então resfrie. Todo o resto deste post é uma variação de um destes cinco passos.

Rendering diagram…

1. Inicialização

Cada nó (i, j) da grade w × h mantém um vetor de pesos W_{i,j} ∈ ℝᵈ. No início, eles são aleatórios ou inicializados via PCA (coberto abaixo).

2. Seleção do BMU

Para cada amostra de entrada x, encontre o nó cujo vetor de pesos é o mais próximo:

bm u = a r g mi n_{i, j} d i s t (W_{i, j}, x)

Isso é uma competição do tipo winner-takes-all. Apenas a Best Matching Unit e seus vizinhos serão atualizados.

3. Função de vizinhança

A função de vizinhança determina quanto cada nó se move em direção a x, com base na distância na grade até o BMU:

h (i, j, t) = e x p (- \frac{d _{grid} ( bm u , ( i , j ) ) ^{2}}{2 σ ( t ) ^{2}})

onde d_grid é a distância Euclidiana na própria grade (não no espaço dos dados), e σ(t) é o raio de vizinhança na época t.

Nota de notação: σ é explicitamente dependente do tempo — ela decai a cada época, o que é essencial para o comportamento em duas fases descrito na seção de Decaimento.

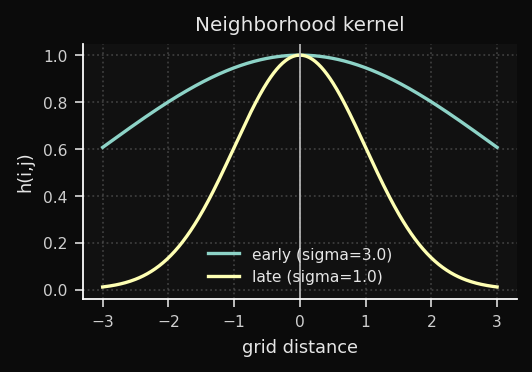

Isso é uma Gaussiana centrada no BMU. Nós próximos ao BMU na grade se movem bastante; nós distantes quase não se movem:

4. Atualização de pesos

Cada nó atualiza proporcionalmente à sua influência de vizinhança:

Δ W_{i, j} = η (t) \cdot h (i, j, t) \cdot (x - W_{i, j})

W_{i, j} \leftarrow W_{i, j} + Δ W_{i, j}

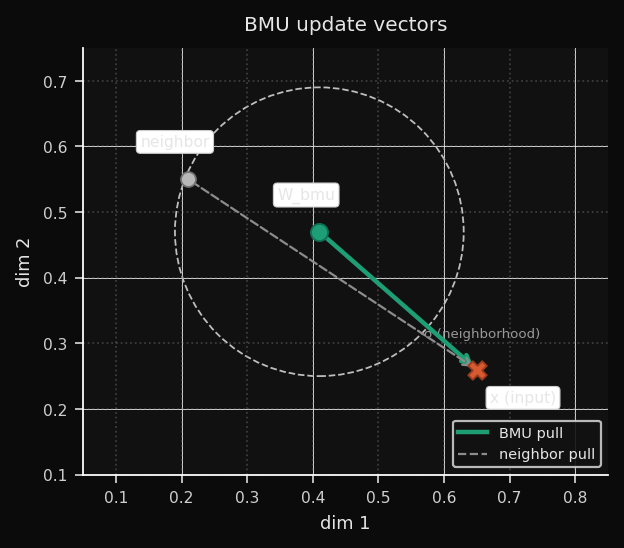

O termo (x − W_{i,j}) é o vetor de erro — ele aponta do peso atual em direção à amostra de entrada. O nó se desloca proporcionalmente a esse vetor, escalado por η(t) · h(i,j,t). Quando η · h ∈ (0, 1) — o caso usual após as primeiras épocas — o movimento é um passo parcial em direção a x. Valores acima de 1 causam overshooting e normalmente indicam uma taxa de aprendizado inicial alta demais.

5. Decaimento

Após cada época, tanto η quanto σ diminuem. O ZSOM usa decaimento linear como cronograma padrão:

η (t) = η_{0} \cdot (1 - \frac{t}{T})

σ (t) = σ_{0} \cdot (1 - \frac{t}{T})

Nota sobre o cronograma canônico: Kohonen (1995) propôs originalmente decaimento exponencial (η₀ · exp(−t/τ)). O decaimento linear é uma simplificação amplamente adotada — mais fácil de ajustar, com comportamento de convergência semelhante na prática para a maioria dos datasets. O ZSOM implementa linear por padrão e expõe o parâmetro de decaimento para você aproximar o comportamento exponencial quando necessário.

Treino inicial: σ grande significa muitos nós se movendo juntos — a topologia global se estabelece. Treino tardio: σ pequeno significa apenas o BMU se movendo — refinamento fino dos protótipos. Esse comportamento em duas fases emerge naturalmente do decaimento, sem necessidade de separar fases explicitamente.

Linear vs. exponencial: qual escolher

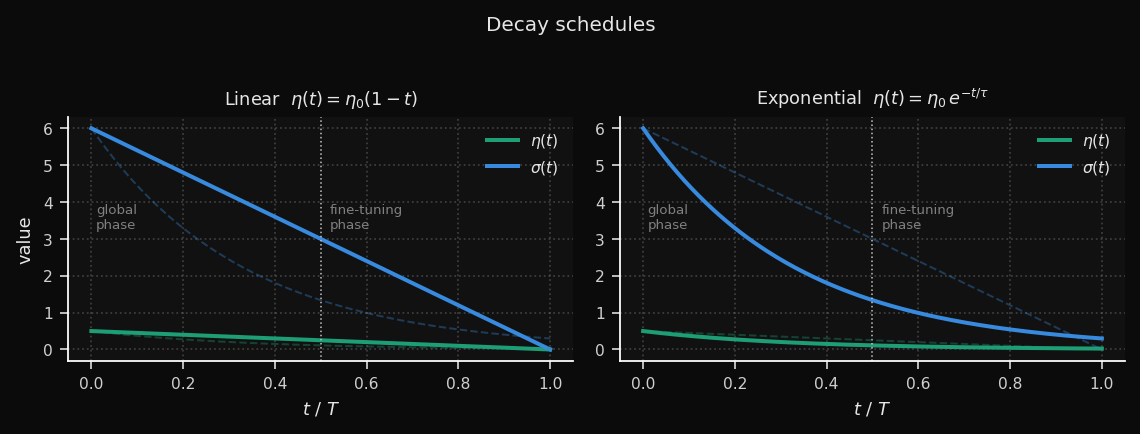

Os dois cronogramas produzem dinâmicas de treinamento significativamente diferentes, visíveis nas curvas de decaimento:

Linear mantém a taxa de aprendizado alta por mais tempo — aproximadamente metade do treinamento ainda opera acima de 50% de η₀. Isso dá ao mapa mais tempo para se reorganizar globalmente antes do refinamento fino começar. O trade-off: a transição para a fase de refinamento é abrupta.

Exponencial consome a maior parte da taxa de aprendizado no primeiro terço do treinamento (τ = T/3), e depois entra em uma longa cauda suave. A fase global fica comprimida, mas a fase de refinamento é muito mais gradual — útil para grades grandes, onde a oscilação no final é um problema.

Uma regra prática:

Situação	Cronograma recomendado
Grade pequena (≤ 15×15), poucas épocas	Linear
Grade grande (≥ 30×30) ou dados de alta dimensão	Exponencial
MQE oscila no fim do treinamento	Exponencial
MQE estabiliza cedo demais	Linear + `adaptive_lr=True`

Ambos os cronogramas estão disponíveis via o parâmetro decay_schedule:

Python

# Canônico de Kohonen
som = SOM(..., decay_schedule="exponential")

# Padrão do ZSOM
som = SOM(..., decay_schedule="linear")

# Override por execução de treino
snapshots = som.fit(data, epochs=100, learning_rate=0.5,
                    decay_schedule="exponential")

Métricas de distância: a matemática e o efeito

Agora, a escolha de design mais fundamental: a métrica de distância.

A métrica define o que significa "nó mais próximo" na seleção do BMU. Ela controla diretamente a forma das células de Voronoi ao redor de cada nó — as regiões do espaço de entrada que cada nó "possui". Escolher a métrica errada para seus dados é equivalente a medir distância com a régua errada.

Euclidiana (L2)

d i s t (w, x) = i \sum (w_{i} - x_{i})^{2}

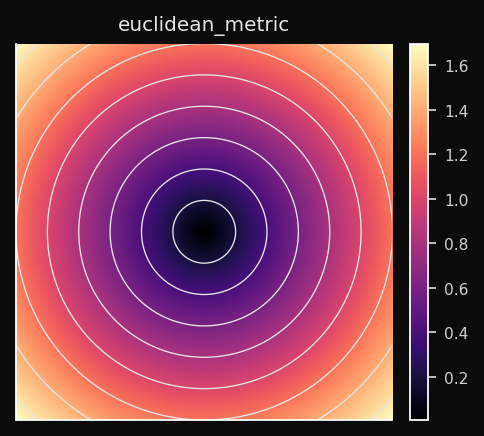

A distância em linha reta. Trata todas as dimensões de forma igual e todas as direções de maneira simétrica. As células de Voronoi são circulares (esféricas em dimensões maiores).

Efeito no SOM: Os nós se espalham para cobrir a nuvem de dados como territórios circulares. Regiões densas de dados atraem nós de forma suave. Funciona melhor quando os atributos estão em escalas comparáveis — se uma feature vai de [0, 1000] e outra de [0, 1], a distância Euclidiana é dominada pela primeira.

Quando usar: Escolha padrão para dados numéricos contínuos — leituras de sensores, coordenadas, retornos financeiros. Sempre normalize antes.

Manhattan (L1)

d i s t (w, x) = i \sum ∣ w_{i} - x_{i} ∣

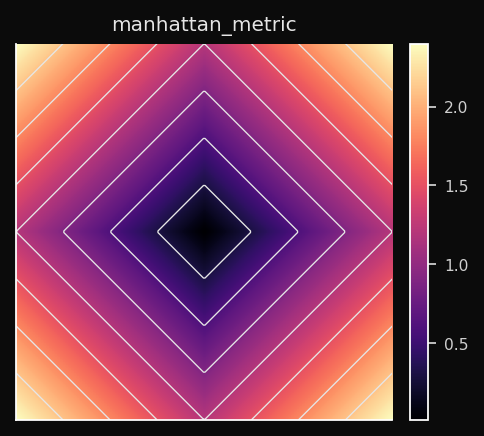

Soma das diferenças absolutas ao longo de cada eixo, de forma independente. As células de Voronoi são em forma de losango (a bola L1 é um hiperoctaedro).

Efeito no SOM: A competição de BMU é menos sensível a outliers em dimensões individuais do que a Euclidiana. Uma única feature com grande desvio não domina. Os nós particionam o espaço em territórios de losango.

Quando usar: Dados esparsos (muitos zeros), dados tabulares de alta dimensão, qualquer domínio em que desvios por feature importam mais do que a magnitude combinada. Perfis de expressão gênica, matrizes de contagem, métricas de tráfego de rede.

Chebyshev (L∞)

d i s t (w, x) = i max ∣ w_{i} - x_{i} ∣

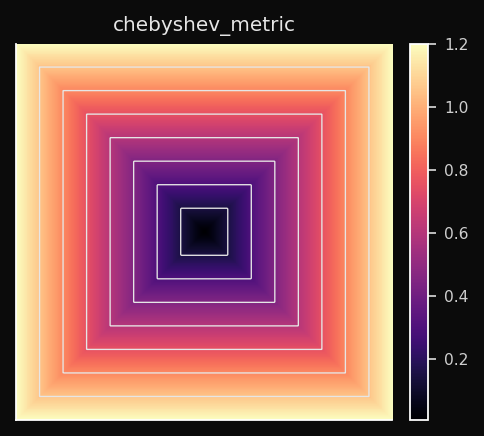

Apenas a maior diferença por dimensão conta. As células de Voronoi são hipercubos — quadrados em 2D.

Efeito no SOM: O BMU é determinado pela dimensão com pior alinhamento. Dois vetores que diferem muito em uma dimensão e são idênticos em todas as outras são considerados distantes. Isso gera uma seleção de BMU muito conservadora.

Quando usar: Análise de pior caso. Tolerâncias de fabricação — uma peça está fora de especificação se qualquer medida exceder o limite. Distâncias em jogos de tabuleiro (o rei move uma casa em qualquer direção — isso é distância de Chebyshev).

Cosseno

d i s t (w, x) = 1 - \frac{w \cdot x}{∥ w ∥ \cdot ∥ x ∥}

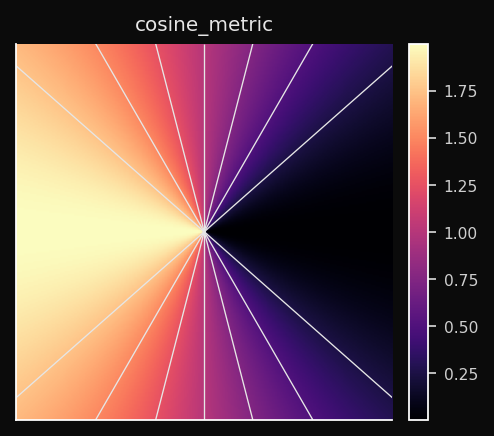

Distância angular. Dois vetores apontando na mesma direção têm distância 0 independentemente de suas magnitudes. As células de Voronoi são setores angulares.

Efeito no SOM: O SOM aprende um mapa de direções, não de posições. Nós que apontam para direções semelhantes no espaço de features acabam adjacentes na grade. A magnitude do vetor é completamente ignorada.

Quando usar: Qualquer espaço vetorial normalizado. Embeddings de palavras, embeddings de frases, vetores TF-IDF, espectrogramas de áudio. Quando você tem dois documentos — um longo, um curto — sobre o mesmo tópico, a distância Euclidiana os vê como distantes; a distância de Cosseno os vê como idênticos.

Minkowski (Lp)

d i s t (w, x) = (i \sum ∣ w_{i} - x_{i} ∣^{p})^{1/ p}

Uma família contínua que generaliza L1, L2 e L∞:

p=1 → Manhattan (células em losango)
p=2 → Euclidiana (células circulares)

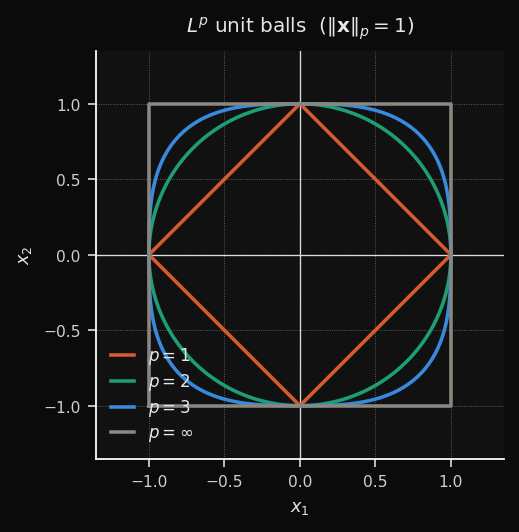

p→∞ → Chebyshev (células quadradas)

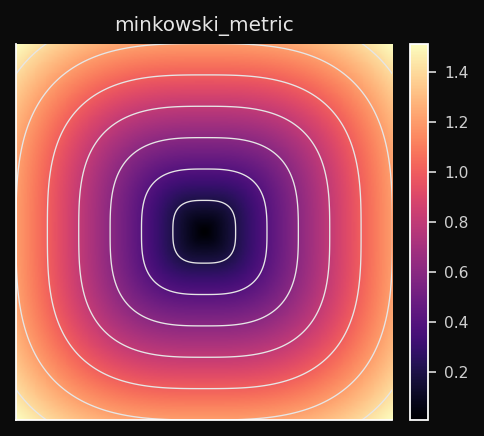

p=3 → intermediária (entre circular e quadrada)

Efeito no SOM: Você controla o trade-off entre robustez de L1 e suavidade de L2. p=1.5 oferece territórios levemente em losango com menor sensibilidade a outliers do que L2 puro.

Quando usar: Quando nem L1 nem L2 produzem limites de cluster claros. Trate p como hiperparâmetro e ajuste com sua métrica de validação. p=3 é um ponto de partida prático comum.

Inicialização por PCA: por que converge mais rápido

A inicialização dos vetores de pesos tem impacto enorme na velocidade de convergência. Escolher inicialização aleatória é como jogar dardos no escuro, enquanto a inicialização por PCA é como começar com um esboço aproximado dos dados.

A inicialização aleatória espalha pesos uniformemente dentro do intervalo observado de cada dimensão de feature. Se seus dados vivem em um elipsoide fino em uma pequena região desse hipercubo, o SOM gasta as primeiras 20–40 épocas apenas encontrando os dados. A inicialização por PCA coloca os pesos diretamente na variedade dos dados antes da época 1.

A matemática

Rendering diagram…

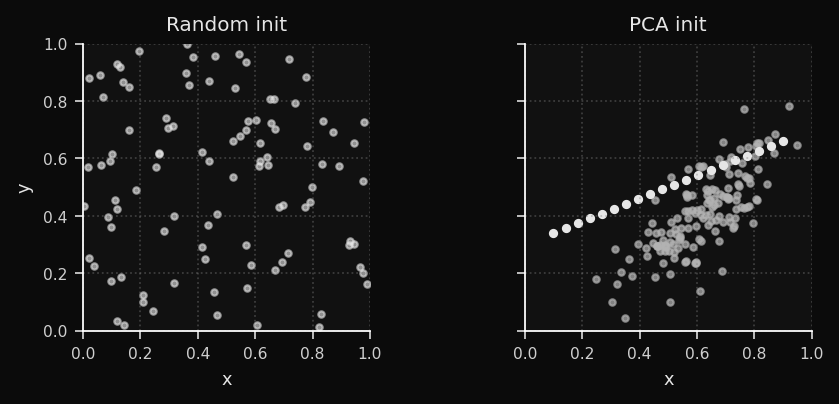

A superfície de pesos resultante é um plano no espaço d-dimensional, alinhado com as duas direções de maior variância:

No dataset de clusters, a PCA já separa as três regiões antes do treinamento começar. No bunny, ela alinha o plano de pesos com o eixo dominante do corpo. O resultado empírico: 40–60% menos épocas até a convergência.

Taxa de aprendizado adaptativa

Agora, vamos falar sobre o cronograma de decaimento. A taxa de aprendizado e o raio de vizinhança decaem linearmente por padrão. Esse é o cronograma clássico do SOM e funciona bem na prática.

O decaimento linear é estável, mas conservador. O agendador adaptativo observa o Mean Quantization Error (MQE) e ajusta a velocidade de decaimento em tempo real.

O que é MQE?

M QE (t) = \frac{1}{n} i \sum ∥ x_{i} - W_{bm u (x_{i})} ∥

A distância média de cada ponto de treinamento até seu BMU. Esse é o equivalente do SOM a uma função de perda. Ele diminui conforme os pesos cobrem melhor os dados.

Nota: algumas referências definem o MQE usando a norma ao quadrado (‖·‖²), equivalente ao MSE. O ZSOM usa a norma L2 simples — valores menores e uma interpretação mais intuitiva como "distância média ao protótipo mais próximo".

A regra adaptativa

Python

delta_qe = MQE(t) - MQE(t-1)

if delta_qe < -eps:       # queda acentuada — o momento está funcionando
    decay *= 0.95         # desacelera o decaimento para aproveitar

elif abs(delta_qe) < eps: # platô — preso em região plana
    decay *= 1.05         # força mais para escapar

Leia como uma ramificação por época sobre como o erro se moveu:

Rendering diagram…

A intuição: quando o MQE cai rápido, você está em uma região produtiva do espaço de pesos — preserve esse momento desacelerando o decaimento. Quando o MQE achata, a taxa atual não basta para sair da região plana — aumente temporariamente.

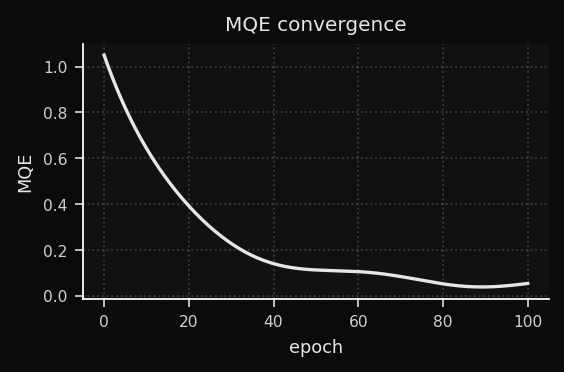

Como ler a curva de convergência

Topologias de grade: quadrada vs. hexagonal

A topologia da grade define como os nós se conectam aos vizinhos. As duas escolhas mais comuns são quadrada e hexagonal. Essa é uma decisão de design fundamental que afeta a geometria do mapa e a qualidade do ajuste. O ZSOM suporta ambas, e você pode alternar entre elas com o parâmetro topology.

Topologia quadrada

Cada nó tem 4 vizinhos (N, S, E, W). As distâncias de grade são armazenadas em uma tabela pré-computada — sem geometria em tempo de execução. Elegível para Numba.

O problema: vizinhos diagonais estão a distância √2, não 1. A grade é levemente anisotrópica — a função de vizinhança não é perfeitamente circular.

Topologia hexagonal

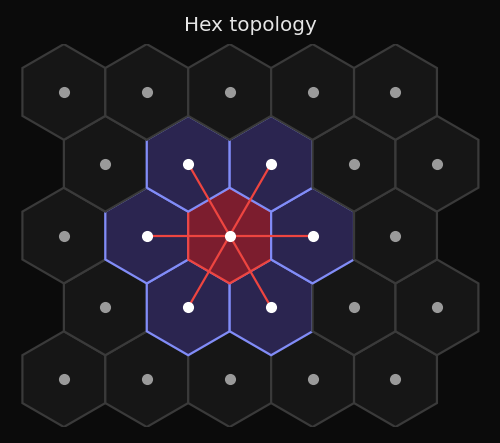

Cada nó tem 6 vizinhos equidistantes. O mosaico é mais isotrópico:

Isso importa para ajuste de superfícies 3D. A grade hexagonal se adapta mais naturalmente a variedades curvas porque sua vizinhança é mais circular — sem assimetria diagonal. A malha do SOM nos datasets bunny e duck fica mais suave com topologia hexagonal.

O trade-off: os cálculos de vizinhança hexagonal não podem ser expressos como um broadcast retangular, então a aceleração com Numba não se aplica.

Quando cada topologia vence

Dataset	Quadrada	Hexagonal
Clusters (2D)	OK	Excessivo
Rings (2D)	OK	Melhor
Swiss roll (2D)	OK	Marginal
Bunny/Duck (3D)	OK	Recomendado
Espaço de cor	OK	Recomendado
Séries temporais	OK	Excessivo

A U-Matrix: tornando a estrutura dos clusters visível

Visualização é onde o SOM realmente brilha. Os vetores de pesos são protótipos abstratos no espaço d-dimensional — não são diretamente interpretáveis. Sem uma ferramenta de visualização, a grade é apenas uma malha regular. Então, como tornar visível a estrutura de clusters que o SOM aprendeu?

A U-Matrix (Unified Distance Matrix) é uma das ferramentas de visualização mais poderosas do kit SOM. Ela converte os vetores de pesos abstratos em uma imagem 2D onde os limites entre clusters aparecem como cristas de alto contraste.

Como é calculada

Para cada nó (i,j), compute a distância Euclidiana média até seus vizinhos imediatos no espaço dos dados (não no espaço da grade):

U (i, j) = mean {∥ W_{i, j} - W_{n} ∥ n \in N (i, j)}

O que os valores significam

Valor U baixo → nós vizinhos estão próximos no espaço dos dados → região homogênea, provavelmente dentro de um cluster.
Valor U alto → nós vizinhos estão distantes no espaço dos dados → grande lacuna no espaço de pesos → limite de cluster.

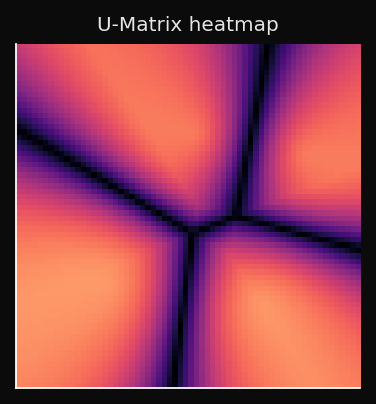

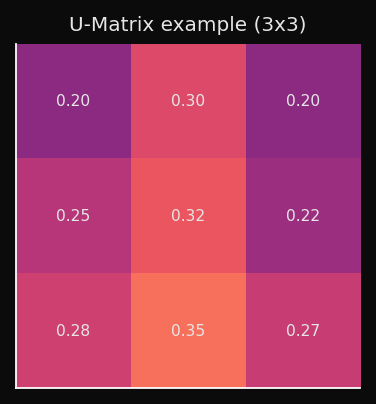

Renderizada como mapa de calor (mais alto = crista mais escura):

Isso é interpretável de uma forma que plots de t-SNE não são: você pode apontar para uma crista e dizer "aqui é onde o cluster A termina e o cluster B começa", sem precisar escolher um limiar ou rodar um algoritmo de clusterização separado.

U-Matrix como superfície 3D

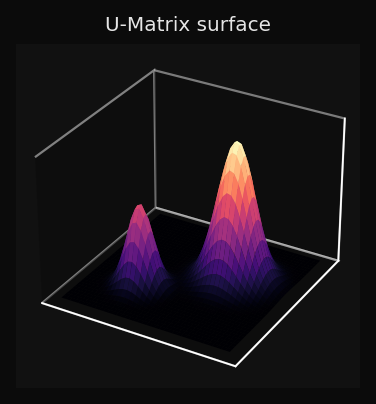

Para datasets 2D, o quarto painel renderiza a U-Matrix como mapa de altura:

Você pode ler a topologia dos dados diretamente da superfície: três vales com duas cristas entre eles significam três clusters; uma superfície suave indica uma variedade contínua sem limites nítidos.

O mapa de ativação: nós mortos e cobertura

A U-Matrix mostra onde estão os limites, mas não diz se alguns nós estão completamente sem uso. Aí entra o mapa de ativação.

O mapa de ativação conta quantos pontos de treinamento escolheram cada nó como seu BMU:

activation (i, j) = {x : bm u (x) = (i, j)}

Alta ativação: este nó representa muitos pontos — região densa dos dados. Ativação zero: nó morto — nenhum ponto de treinamento escolheu este BMU.

Nós mortos são um sinal de diagnóstico:

Um mapa saudável não tem regiões totalmente escuras. Alguns pontos frios perto das bordas são normais; uma grande mancha fria no interior indica que o SOM não convergiu.

Visualização: a figura em 4 painéis

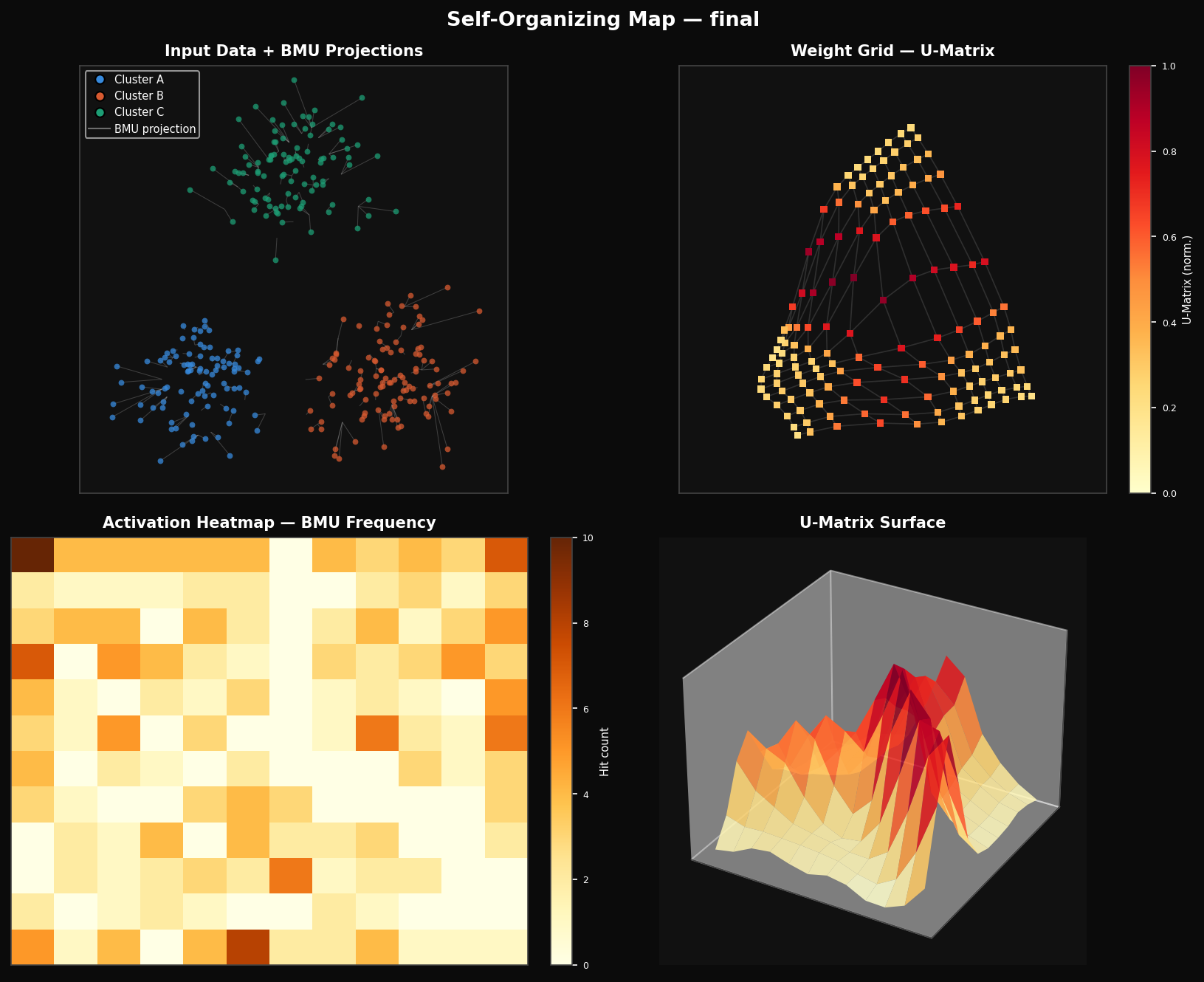

Agora, vamos juntar tudo. O módulo de visualização do ZSOM produz uma figura em 4 painéis que mostra o progresso do treinamento por múltiplos ângulos simultaneamente:

Python

from examples.visualization import plot_static, plot_animated

plot_static(som, pts, labels, dataset_name="bunny")
ani = plot_animated(snapshots, pts, labels, epochs=100, snapshot_every=5)

Os quatro painéis leem o mesmo mapa treinado por quatro lentes complementares:

Painel 1 — Dados de entrada + projeções do BMU: Cada ponto é conectado ao seu BMU com uma linha cinza. Essas linhas são os vetores de erro tornados visíveis. À medida que o treinamento avança, elas encurtam. Na época final, cada linha fica tão curta que mal aparece — os pesos convergiram para a variedade dos dados.

Painel 2 — Grade de pesos + U-Matrix: Os nós do SOM renderizados no espaço dos dados, coloridos pelo valor da U-Matrix. Você vê a geometria da grade de pesos e a estrutura dos clusters ao mesmo tempo.

Painel 3 — Mapa de ativação: Frequência de BMU por célula. Nós mortos ficam imediatamente evidentes como pontos frios.

Painel 4 — Vista 3D ou superfície da U-Matrix:

Datasets 3D: nuvem de pontos (subamostrada em no máximo 2000 pontos) com a malha do SOM sobreposta, nós coloridos pela U-Matrix.
Datasets 2D: U-Matrix como mapa de altura 3D — a topologia fica literalmente visível como colinas e vales.

Um detalhe de implementação que vale notar: as colorbars são criadas uma vez e atualizadas via update_normal() nos frames seguintes. A abordagem ingênua — remover e re-adicionar eixos de colorbar a cada frame — causa encolhimento progressivo do layout, pois o matplotlib recomputa a geometria da figura a cada remoção.

Aceleração com Numba

O algoritmo SOM é computacionalmente intenso, especialmente para datasets grandes e entradas de alta dimensão. O cálculo da matriz de distâncias e a atualização de pesos em lote são os dois principais gargalos.

As duas operações críticas são a matriz de distâncias (n × w × h comparações por época) e a atualização de pesos (função de vizinhança aplicada a todos os nós para todas as amostras). O ZSOM detecta Numba no import e roteia silenciosamente:

Python

from zsom import HAS_NUMBA
print(f"Numba: {'enabled' if HAS_NUMBA else 'not installed'}")

som = SOM(..., use_numba=False)  # force NumPy path for profiling

Operação	NumPy	Numba	Speedup
Matriz de dist.	Broadcast + `linalg.norm`	`@njit(parallel=True)`	~2–4×
Update em lote	Acúmulo vetorizado	Kernel paralelo fundido	~2–5×

O caminho JIT ativa apenas para topologia quadrada + métrica Euclidiana. Todas as outras combinações fazem fallback de forma transparente.

Bash

pip install -e ".[numba]"

Datasets embutidos

Python

1
2

from examples.datasets import DATASETS
pts, labels = DATASETS["obj"](1000, rng, "bunny")

Nome	Dim	Descrição
`clusters`	2D	Três blobs Gaussianos isotrópicos
`ring`	2D	Dois anéis concêntricos — fronteira não convexa
`swiss`	2D	Projeção do manifold swiss roll
`grid`	2D	Grade uniforme 5×5 com jitter
`obj`	3D	Nuvem de pontos de malha (bunny/duck/vader ou caminho)

O dataset obj aceita qualquer OBJ ou STL binário:

Python

1
2
3

from examples.datasets import make_obj

pts, labels = make_obj(1000, rng, mesh_path="horse.obj")

Os pontos são amostrados uniformemente via amostragem de triângulos ponderada por área — regiões mais densas da malha não produzem mais pontos do que regiões grossas. Se você estiver usando o pacote PyPI, passe mesh_path explicitamente ou coloque os assets em examples/data/ em um checkout do código-fonte.

Visualizador de malha

Bash

python examples/view_mesh.py --n 3000 examples/data/bunny.obj examples/data/duck.obj

Renderiza wireframe + nuvem de pontos para qualquer número de modelos. O wireframe usa um truque de separador NaN — uma chamada ax.plot() em vez de uma por aresta — tornando-o rápido mesmo para malhas densas com milhares de faces.

Aplicações práticas

Segmentação de clientes — mapeie vetores de comportamento na grade. Nós adjacentes representam clientes similares; as cristas da U-Matrix são os limites dos clusters. Diferente do k-means, você não escolhe k de antemão — a estrutura das cristas indica quantos clusters existem.

Detecção de anomalias — treine com dados normais. Pontue novas amostras pela distância ao BMU mais próximo. O mapa de ativação mostra como o "normal" se parece; pontos que caem longe de qualquer nó bem ativado são anomalias.

Clusterização de documentos — métrica de Cosseno com TF-IDF ou embeddings de frases. O SOM aprende um mapa semântico onde documentos topologicamente similares se agrupam.

Ajuste de superfícies 3D — treine com uma nuvem de pontos amostrada de qualquer malha. A grade de pesos se molda à superfície, produzindo uma representação comprimida e regularizada da geometria. Topologia hexagonal recomendada.

Segmentação de séries temporais — trate janelas deslizantes como vetores de alta dimensão. O SOM aprende padrões temporais recorrentes; o mapa de ativação ao longo do tempo revela mudanças de regime.

O que torna isto diferente

A maioria das implementações de SOM é um exemplo de brinquedo (50 linhas, uma métrica) ou frameworks pesados otimizados para compatibilidade de API em vez de transparência.

ZSOM ocupa um lugar diferente:

Legível — o caminho NumPy tem ~200 linhas. O algoritmo é exatamente o que o livro descreve, vetorizado.
Rápido — Numba JIT chega a 2–5× de uma implementação em C no caso comum.
Nativo em 3D — carregamento real de malhas, amostragem de superfície ponderada por área e visualização 3D são recursos de primeira classe.
Diagnósticos honestos — curva de MQE, métricas de erro por nó, mapa de ativação e U-Matrix em uma única figura.
Zero dependências obrigatórias — apenas NumPy. Numba é opcional. Matplotlib apenas para visualização.

O código-fonte está em github.com/ZauJulio/ZSOM.

SOMs têm 35 anos e ainda produzem as visualizações de aprendizado não supervisionado mais imediatamente legíveis que eu conheço. A U-Matrix sozinha — uma imagem 2D onde os limites de clusters são literalmente visíveis como cristas — comunica mais para um público não-ML em cinco segundos do que qualquer plot de t-SNE que eu já mostrei.

Espero que o ZSOM facilite para as pessoas experimentarem SOMs e descobrirem suas capacidades únicas por conta própria. Se você tiver dúvidas, sugestões ou quiser compartilhar coisas legais que fez com o ZSOM, fale comigo no Twitter ou no GitHub!

Este foi o primeiro algoritmo de rede neural que aprendi e apliquei na faculdade — originalmente como parte de um projeto de iniciação científica que mais tarde inspirou minha monografia de graduação. Poder revisitá-lo, desta vez com uma ajudinha artificial ao lado, tornou tudo ainda mais significativo.
